QUẠT DÒNG CHÉO:
hướng dẫn đầy đủ về các loại, thông số kỹ thuật và ứng dụng
Mọi thứ mà kỹ sư và nhóm mua sắm cần biết về quạt dòng chéo (quạt tiếp tuyến) - từ nguyên tắc hoạt động và thông số kỹ thuật chính cho đến lựa chọn-cụ thể của ứng dụng.
Quạt hướng ngang — còn được gọi là quạt tiếp tuyến, quạt ngang hoặc quạt thổi hướng ngang — là loại quạt có đặc điểm là cánh quạt hình trụ dài được trang bị nhiều cánh quạt-cong về phía trước. Không giống như quạt hướng trục (di chuyển không khí song song với trục) hoặc quạt ly tâm (xả không khí hướng ra ngoài), quạt hướng ngang hút không khí từ một phía của bánh công tác và đẩy không khí ra từ phía đối diện -, tất cả đều nằm trong cùng một mặt phẳng và vuông góc với trục quay.
Nhìn từ bên cạnh, cánh quạt giống như một bánh xe hamster thon dài hoặc một cuộn máy cắt cỏ bằng tay. Hình dạng này cho phép quạt tạo ra luồng không khí rộng, dày, đồng đều trên toàn bộ chiều dài cửa ra của nó - một đặc tính mà không loại quạt nào khác có thể tái tạo được ở dạng mỏng.
Về mặt thực tế:Nếu bạn cần đẩy một luồng không khí nhất quán qua một lỗ mở dài và hẹp - như lỗ thông hơi của máy điều hòa không khí-loại chia đôi, cửa rèm thông gió hoặc-máy sưởi bảng phẳng - thì quạt thổi ngang là lựa chọn đặc biệt phù hợp để thực hiện công việc một cách yên tĩnh và hiệu quả.

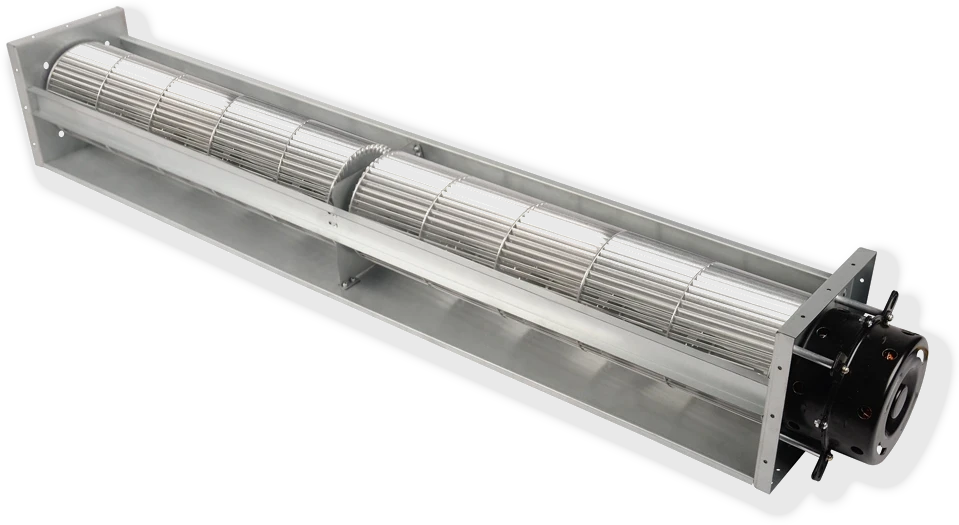

Quạt dòng AC chéo
Quạt tiếp tuyến AC ổn định về chi phí cho các thiết bị dùng nguồn điện chính-, thiết bị sưởi ấm, hệ thống làm lạnh và hệ thống OEM có khối lượng lớn-.
Hoạt động tiêu chuẩn 230V/50Hz giúp việc tích hợp điện trở nên đơn giản. Các tùy chọn động cơ PSC hoặc cực - có bóng mờ hỗ trợ vận hành tốc độ- cố định đáng tin cậy. Tốc độ có thể được điều chỉnh bằng điện áp giảm hoặc nhiều điểm nối dây.
Quạt dòng chéo DC
Quạt có điện áp chéo-thấp để điều khiển chính xác, độ ồn thấp và hệ thống làm mát điện tử hoặc HVAC nhỏ gọn.
Phiên bản 12V và 24V DC phù hợp với thiết bị OEM điều khiển{2}}. Động cơ DC không chổi than sử dụng công nghệ truyền động 3 pha để vận hành hiệu quả, yên tĩnh. Tốc độ có thể được điều khiển bằng tín hiệu 0-10V DC hoặc PLC.
Quạt dòng chảy chéo EC
Máy thổi tiếp tuyến EC hiệu suất cao- dành cho thiết bị có tốc độ-có thể thay đổi nhưng vẫn yêu cầu đầu vào nguồn điện xoay chiều trực tiếp.
Đầu vào 230V 50/60Hz loại bỏ nhu cầu sử dụng nguồn điện DC riêng. Động cơ EC kết hợp hiệu suất cao với khả năng kiểm soát tốc độ chính xác. Việc điều khiển có thể được xử lý thông qua tín hiệu 0-10V DC hoặc tín hiệu điều khiển tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu tín hiệu điều khiển tín hiệu là tín hiệu điều khiển, động cơ 230V 50/60Hz.
CHỌN BẰNG ĐỘNG CƠ VÀ PHƯƠNG PHÁP ĐIỀU KHIỂN,
KHÔNG CHỈ BẰNG HÌNH DẠNG
Việc đưa các tùy chọn AC, DC và EC trên cùng một trang giúp giảm bớt sự-và-qua lại và biến các yêu cầu về giá mơ hồ thành các yêu cầu kỹ thuật: điện áp, luồng không khí, phương pháp điều khiển và các ràng buộc ứng dụng.
Chi phí-ổn định cho thiết bị có khối lượng-cao
Nguồn cung cấp điển hình bao gồm 230V/50Hz và 120V/60Hz. Quạt dòng AC phù hợp với thiết bị nhà bếp thương mại, làm mát lò nướng và các sản phẩm chạy bằng điện-đường dây. Việc điều chỉnh tốc độ cơ bản có thể được xử lý thông qua các điểm nối dây hoặc điều khiển điện áp.
Điều khiển điện áp-thấp với khả năng điều chỉnh tốc độ chính xác
Nguồn cung cấp điển hình bao gồm 12V và 24V DC. Quạt dòng chéo DC và BLDC phù hợp với bộ điều khiển HVAC, giao diện BMS, tủ, kiểm tra tải-nhiệt của trung tâm dữ liệu và thiết bị có mục tiêu tiếng ồn nghiêm ngặt.
Hiệu suất cao và khả năng kiểm soát-cấp hệ thống
Máy thổi tiếp tuyến EC phù hợp với các ứng dụng-tiết kiệm năng lượng, tốc độ-có thể thay đổi và các ứng dụng có áp suất-ngược-cao hơn. Các tùy chọn có thể bao gồm 0-10V,PWM, đầu ra tach hoặc điều khiển tích hợp để đơn giản hóa hệ thống rộng hơn.
Quạt thổi ngang chiếm một vị trí độc đáo và phần lớn không thể thay thế: luồng không khí đồng đều, phân lớp, diện tích rộng-từ một gói mỏng, dài. Sử dụng ma trận quyết định này để nhanh chóng xác nhận lựa chọn của bạn:
LỰA CHỌN DỮ LIỆU CẦN THU THẬP TRƯỚC KHI BÁO GIÁ
Danh sách kiểm tra chuyển đổi tốt hơn nút liên hệ chung. Nó cho các kỹ sư thấy rằng bạn hiểu những hạn chế của họ và giúp họ cung cấp dữ liệu hữu ích chỉ trong một lần truyền.
Mục tiêu luồng không khí
Luồng khí cần thiết, áp suất tĩnh cho phép, khoảng cách thổi không khí, chiều rộng phạm vi phủ sóng và liệu quạt có thổi qua bộ trao đổi nhiệt hoặc bộ phận làm nóng hay không.
Phong bì cơ khí
Đường kính cánh quạt, chiều dài tổng thể của quạt, chiều dài ổ cắm. giới hạn chiều cao, lỗ lắp, tấm bảo vệ ngón tay, giá đỡ và góc chứa luồng khí 90 độ / 180 độ.
Đầu vào điện
Yêu cầu điện áp 230V/50Hz, 120V/60Hz, 12V DC, 24V DC, 230V EC, 400V hoặc tùy chỉnh.
Phương pháp điều khiển
Tốc độ cố định, vòi cuộn dây, điều khiển điện áp, 0-10V,PWM, đầu ra tốc độ, bộ điều chỉnh nhiệt hoặc điều khiển hệ thống dựa trên cảm biến.
Môi trường hoạt động
Nhiệt độ bình thường, nhiệt độ cao, độ ẩm, dầu mỡ, điện lạnh, độ rung di động, giá đỡ tải nhiệt, phòng máy biến áp và các ràng buộc tương tự.
Yêu cầu về độ tin cậy
Loại vòng bi, tuổi thọ mục tiêu, giới hạn tiếng ồn, nhu cầu-chứng nhận, thử nghiệm mẫu, thử nghiệm tuổi thọ tăng tốc và tính nhất quán trong sản xuất.
Tài liệu kỹ thuật
Bảng dữ liệu, bản vẽ 2D. 3D CAD. sơ đồ nối dây, ghi chú lắp đặt, báo cáo thử nghiệm mẫu, chứng nhận và tuyên bố về sự phù hợp.
MÔ HÌNH & THÔNG SỐ QUẠT DÒNG CHÉO
Duyệt qua dòng sản phẩm quạt đa năng của Blauberg theo loại động cơ, điện áp, luồng không khí, áp suất, độ ồn và
kích thước cài đặt.
Tổng quan về quạt dòng chéo
Quạt hướng ngang sử dụng một cánh quạt nhiều{0}}hình trụ để cung cấp màn gió rộng, đồng đều ở áp suất tĩnh tương đối thấp. Cấu trúc phẳng phù hợp với HVAC nhỏ gọn, thiết bị, rèm chắn gió, làm mát thiết bị điện tử và các không gian lắp đặt hẹp khác.
Phạm vi chính
- luồng không khí tối đa lên tới 4.200 m³/h,
- công suất đầu vào tối đa lên tới 330 W,
- tùy chọn tiếng ồn-thấp xuống tới 10 dB(A).
ĐẶC TRƯNG
- Thiết kế nhỏ gọn:cấu trúc nhỏ gọn hỗ trợ không gian lắp đặt hạn chế.
- Tính linh hoạt cao:kích thước cánh quạt và thông số kỹ thuật động cơ có thể được lựa chọn cho các ứng dụng khác nhau.
- Hướng dẫn trên không có độ chính xác-cao:cấu trúc cửa thoát độc đáo cung cấp hướng dẫn không khí có mục tiêu.
- Vận hành êm ái và ít tiếng ồn:cánh quạt nhiều{0}}cánh quạt và hướng dẫn vỏ chính xác đảm bảo hoạt động yên tĩnh.
- Luồng khí cao:không khí được phân phối đồng đều đến khu vực thoát rộng ở áp suất tĩnh tương đối thấp.
- Tiêu thụ năng lượng-hiệu quả:Tùy chọn động cơ EC giúp giảm chi phí sử dụng điện và vận hành.
ƯU ĐIỂM CỦA ĐỘNG CƠ EC
- Hiệu suất hiệu quả ở mọi tốc độ quay của quạt, kể cả tốc độ rất thấp.
- Phát thải nhiệt thấp và kích thước động cơ cánh quạt bên ngoài nhỏ gọn.
- Tốc độ quạt tối đa không phụ thuộc vào tần số lưới.
- Thích hợp để kết nối với cả nguồn điện 50 Hz và 60 Hz.
- Nhu cầu năng lượng thấp hơn khoảng một phần ba so với động cơ tiêu chuẩn.
- Hỗ trợ cài đặt thông số PC, trao đổi dữ liệu và điều khiển quạt tập trung.
QUẠT CHÉO EC
Chúng tôi trình bày dữ liệu cốt lõi bao gồm các mẫu quạt dòng chéo EC, điện áp, luồng khí và áp suất tĩnh cùng với đường cong P{0}}Q để khớp chính xác với yêu cầu thông gió của bạn. Xin vui lòng liên hệ với chúng tôi.
DỮ LIỆU KỸ THUẬT
| PHẦN SỐ. | Điện ápV | Tính thường xuyênHz | Hiện hànhA | Quyền lựcW | Tốc độvòng/phút | Luồng khím³/h | Áp suất không khíPa | Tiếng ồndB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
HIỆU SUẤT KHÔNG KHÍ
QUẠT DÒNG CHÉO DC
Chúng tôi trình bày dữ liệu cốt lõi bao gồm các mẫu quạt dòng chéo DC, điện áp, luồng không khí và áp suất tĩnh cùng với đường cong P{0}}Q để khớp chính xác với yêu cầu thông gió của bạn. Xin vui lòng liên hệ với chúng tôi.
DỮ LIỆU KỸ THUẬT
| PHẦN SỐ. | Điện ápV | Tính thường xuyênHz | Hiện hànhA | Quyền lựcW | Tốc độvòng/phút | Luồng khím³/h | Áp suất không khíPa | Tiếng ồndB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |
HIỆU SUẤT KHÔNG KHÍ
QUẠT CHÉO AC
Chúng tôi trình bày dữ liệu cốt lõi bao gồm các mẫu quạt dòng AC, điện áp, luồng không khí và áp suất tĩnh cùng với đường cong P{0}}Q để khớp chính xác với yêu cầu thông gió của bạn. Xin vui lòng liên hệ với chúng tôi.
DỮ LIỆU KỸ THUẬT
| PHẦN SỐ. | Điện ápV | Tính thường xuyênHz | Hiện hànhA | Quyền lựcW | Tốc độvòng/phút | Luồng khím³/h | Áp suất không khíPa | Tiếng ồndB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |
HIỆU SUẤT KHÔNG KHÍ
KỸ THUẬT HỢP TÁC TỪ
YÊU CẦU SẢN XUẤT
Các dự án quạt dòng chéo không chỉ là mua quạt thông thường. Nhà cung cấp phù hợp phải hỗ trợ tích hợp thiết bị ngay từ bản tóm tắt yêu cầu đầu tiên thông qua các tài liệu, thử nghiệm mẫu, xác nhận thí điểm và sản xuất hàng loạt ổn định.
Tóm tắt yêu cầu
Xác nhận ứng dụng, luồng không khí, áp suất tĩnh, mục tiêu tiếng ồn, kích thước, điện áp, nhiệt độ và nhu cầu hàng năm.
Đề xuất & tài liệu
Cung cấp mô hình, bảng dữ liệu, tệp 2D/3D được đề xuất, ghi chú lắp đặt và giải pháp điện.
Kiểm tra mẫu
Khách hàng kiểm tra luồng không khí, tiếng ồn, mức tăng nhiệt độ, logic điều khiển và không gian lắp ráp trong thiết bị thực.
Xác nhận thí điểm
Xác thực BOM, đầu nối, giá đỡ, bao bì, tuổi thọ và tính nhất quán trong một lô sản xuất nhỏ.
Sản xuất hàng loạt
Cung cấp theo dự báo và nhịp độ đặt hàng đồng thời liên tục cải thiện hiệu quả chi phí, tiếng ồn và năng lượng.
-
![Quạt hướng ngang AC Blauberg 40mm cho điều hòa không khí]()
Quạt hướng ngang AC Blauberg 40mm cho điều hòa không khíGiấy chứng nhận: UL, CE, ROHS, CCC, ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Quạt tiếp tuyến AC Blauberg 60mm Máy thổi dòng 115V hiệu suất cao cho lò sưởi điện và tủ trưng bày]()
Quạt tiếp tuyến AC Blauberg 60mm Máy thổi dòng 115V hiệu ...Giấy chứng nhận: UL,CE,ROHS,CCC,ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Quạt tiếp tuyến AC 80mm Máy thổi hiệu suất cao 230V 70W cho hệ thống HVAC, Tủ lạnh, Rèm khí]()
Quạt tiếp tuyến AC 80mm Máy thổi hiệu suất cao 230V 70W c...Giấy chứng nhận: UL,CE,ROHS,CCC,ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Quạt dòng AC 80mm Máy thổi khí HVAC 230V Áp suất tĩnh cao cho rèm khí và thiết bị làm lạnh]()
Quạt dòng AC 80mm Máy thổi khí HVAC 230V Áp suất tĩnh cao...Giấy chứng nhận: UL, CE, ROHS, CCC, ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Máy thổi dòng tiếp tuyến 80mm EC nhỏ gọn để làm mát thiết bị y tế]()
Máy thổi dòng tiếp tuyến 80mm EC nhỏ gọn để làm mát thiết...Giấy chứng nhận: UL, CE, ROHS, CCC, ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Quạt hướng ngang AC 48mm Máy thổi tiếp tuyến 220V có bánh xe bằng nhôm]()
Quạt hướng ngang AC 48mm Máy thổi tiếp tuyến 220V có bánh...Giấy chứng nhận: UL,CE,ROHS,CCC,ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Quạt năng lượng EC 100 mm-Quạt chéo{2}}hiệu quả để làm mát máy điều hòa không khí]()
Quạt năng lượng EC 100 mm-Quạt chéo{2}}hiệu quả để làm má...Giấy chứng nhận: UL,CE,ROHS,CCC,ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
-
![Máy thổi tiếp tuyến có độ ồn thấp AC 60mm để làm mát HVAC & Điện tử]()
Máy thổi tiếp tuyến có độ ồn thấp AC 60mm để làm mát HVAC...Giấy chứng nhận: UL,CE,ROHS,CCC,ISO;. Khả năng cung cấp: 400.000 chiếc mỗi năm;. Moq: 1 ~ 100 chiếc dựa trên giá EXW; 100 chiếc ở trên dựa trên giá FOB.. Mã HS:8414593000
CÁC DỊCH VỤ CỐT LÕI TỪ QUẠT CHÉO{0}}FLOW
NHÀ SẢN XUẤT
Chúng tôi giúp các nhà sản xuất thiết bị biến các yêu cầu về luồng không khí, không gian, tiếng ồn, điện áp và độ tin cậy thành các giải pháp quạt sẵn sàng để lấy mẫu, phê duyệt và sản xuất lặp lại.
Lựa chọn và tùy chỉnh kỹ thuật
- Xem xét luồng không khí mục tiêu, áp suất tĩnh, không gian lắp đặt, đường dẫn vào và ra, giới hạn tiếng ồn, nhiệt độ, điện áp và phương pháp điều khiển.
- Đề xuất các tùy chọn động cơ AC, DC hoặc EC, đường kính và chiều dài cánh quạt, điều khiển tốc độ, hướng lắp, bộ phận bảo vệ, giá đỡ và đầu nối.
- Cung cấp bảng dữ liệu, bản vẽ 2D, CAD 3D, sơ đồ nối dây và thông số kỹ thuật mẫu để hỗ trợ khách hàng-thiết kế.
- Hỗ trợ độ dài tùy chỉnh, hoạt động ở nhiệt độ-cao, khả năng chống ẩm, điều chỉnh độ ồn-thấp, thiết kế-có tuổi thọ cao và cấu hình cụ thể cho ứng dụng-.
Lấy mẫu, xác nhận và cung cấp ổn định
- Xây dựng các mẫu để kiểm tra độ phù hợp, kiểm tra luồng không khí và tiếng ồn, thử nghiệm nhiệt và sản xuất thử nghiệm trước khi phê duyệt lần cuối.
- Hỗ trợ kiểm tra hiệu suất, xác thực độ tin cậy, tài liệu kiểm tra đến và bằng chứng tuân thủ khi được yêu cầu.
- Quản lý tính nhất quán của dụng cụ, BOM, động cơ và cánh quạt, đóng gói, ghi nhãn và truy xuất nguồn gốc sản xuất để giảm sự biến động của lô.
- Cung cấp-đơn đặt hàng thí điểm để lập kế hoạch-sản xuất hàng loạt, hỗ trợ thay thế và cung cấp-dài hạn cho các chương trình thiết bị OEM.
QUẠT DÒNG CHÉO HOẠT ĐỘNG NHƯ THẾ NÀO?
Đặc điểm xác định của quạt dòng chéo là không khí đi qua bánh công tác hai lần, một lần đi qua mặt mở của rôto và một lần nữa khi đi qua phía đối diện vào cuộn đầu ra (xoắn ốc).
Đây là đường dẫn luồng không khí hoàn chỉnh:
Lượng khí nạp
Không khí xung quanh được hút vào qua lưới hút gió dọc theo toàn bộ chiều dài của cánh quạt hình trụ -toàn bộ chiều dài rôto trở thành cửa hút gió hoạt động.
Thẻ kiếm đầu tiên
Các cánh cong-quay về phía trước giúp tăng tốc không khí theo hướng xuyên tâm vào trong khi nó đi ngang qua rôto, tăng vận tốc và động lượng.
Sự hình thành lõi xoáy
Một xoáy lệch tâm ổn định hình thành gần lưỡi xoắn ốc, neo giữ mô hình dòng chảy và duy trì áp suất tĩnh ổn định trên toàn bộ chiều rộng đầu ra.
Thẻ kiếm thứ hai
Không khí đi qua bánh công tác lần thứ hai, tăng thêm vận tốc trước khi hướng về phía cuộn đầu ra.
Xả tầng
Không khí thoát ra qua lưới thoát khí dưới dạng một tấm đồng nhất rộng, mịn, dạng tầng ({0}}độ nhiễu loạn thấp) - trên toàn bộ chiều dài của cánh quạt.
- → Trao đổi nhiệt đều hơn:luồng không khí đồng đều ngăn ngừa các điểm nóng/lạnh trên cuộn dây bay hơi HVAC và các bộ phận làm nóng.
- → Tiếng ồn khí động học thấp hơn:các lớp không khí song song, mịn tạo ra tiếng ồn nhiễu loạn ít hơn đáng kể so với phóng điện hướng trục quay.
- → Hiệu suất màn chắn gió có thể dự đoán được:tấm khí liên tục, không bị gián đoạn ở các ô cửa với vận tốc ổn định từ mép này sang mép kia.
Cấu hình động cơ & vòng bi
Động cơ truyền động thường được gắn ở một đầu của trục tang trống, bên ngoài luồng khí, được kết nối thông qua một trục được thiết kế -chính xác. Vị trí đặt động cơ bên ngoài này làm giảm ứng suất nhiệt lên cuộn dây động cơ, đơn giản hóa khả năng bảo trì và ngăn nhiệt động cơ làm nhiễm bẩn luồng không khí.
Vòng bi tay áo
chi phí thấp hơn; thích hợp để gắn ngang trong các ứng dụng-nhẹ
Vòng bi
đánh giá 40.000-50,000+ giờ; phù hợp với mọi hướng lắp đặt và chu kỳ làm việc liên tục
THÔNG SỐ KỸ THUẬT & THÔNG SỐ CHÍNH
Bảng sau đây xác định phạm vi hiệu suất của ba loại kích thước chính. Luôn yêu cầu dữ liệu thử nghiệm từ nhà sản xuất tại điểm vận hành thực tế của bạn (luồng khí + áp suất tĩnh), không chỉ-giá trị không khí tự do tối đa.
| THAM SỐ | Bé nhỏNhỏ hơn hoặc bằng 80 mm | Trung bình80-120 mm | Lớn >120mm |
|---|---|---|---|
| Điện áp (DC) | 5V / 12V | 12V / 24V | 24V / 48V |
| Điện áp (AC) | 110V/220V | 110V/220V | 110V/220V |
| Luồng khí tối đa | 10-40 CFM | 40-120 CFM | 120-200+CFM |
| Độ ồn | 25-35dB
|
30-42dB
|
35-50dB
|
| Áp suất tĩnh | 0,05-0,15 trong H₂O | 0,10-0,25 inH₂O | 0,15-0,35 trong H₂O |
| Tuổi thọ (vòng bi) | 40.000-50.000 giờ | 40.000-50.000 giờ | 40.000-50.000 giờ |
| Ứng dụng điển hình | Thiết bị nhỏ, điện tử | HVAC, máy lọc không khí | HVAC thương mại, rèm không khí |
Chiều dài cánh quạt so với luồng không khí
Một trong những quyền tự do thiết kế mạnh mẽ nhất được cung cấp bởi quạt dòng chéo là chiều dài cánh quạt có thể tùy chỉnh. Luồng khí điều chỉnh gần như tuyến tính theo chiều dài cánh quạt, cho phép khớp chiều rộng đầu ra chính xác:
Điểm chuẩn hiệu suất tiếng ồn
| MỨC TIẾNG ỒN | PHÙ HỢP VỚI MÔI TRƯỜNG | LOẠI ĐỘNG CƠ ĐIỂN HÌNH |
|---|---|---|
| <30 dB | Máy điều hòa phòng ngủ, cấp độ y tế, khu dân cư cao cấp- | EC/DC không chổi than |
| 30-40dB | Tiêu chuẩn khu dân cư HVAC, văn phòng, khu sinh hoạt | Tụ điện DC/AC |
| 40–50 dB | Thương mại, công nghiệp nhẹ, kho bãi | AC / cực{0}}có bóng râm |
| >50dB | Công nghiệp nặng (yêu cầu cách ly tiếng ồn) | AC ba{0}}pha |
Tỷ lệ khung hình, luồng không khí và tỷ lệ mật độ
Số liệu phân biệt máy thổi tiếp tuyến là tỷ lệ khung hình cao giữa chiều dài cánh quạt (L) và đường kính ngoài (D). Đường kính nhỏ 25-150 mm với chiều dài tuyến tính từ 76 mm đến hơn 1.200 mm - do đó, thông lượng thể tích có thể tăng gấp đôi bằng cách mở rộng L mà không tăng tốc độ đầu phun, đường kính hoặc tiếng ồn cục bộ.
Áp suất tạo ra luôn ở mức thấp- thường là 12-100 Pa - và áp suất tĩnh rất nhạy cảm với mật độ môi trường xung quanh (mặc dù mật độ không làm thay đổi lưu lượng thể tích):
Giao thức hiệu chuẩn.Điểm chuẩn được xác thực trong điều kiện không khí-tự do, trục ngang, 20-25 độ, mật độ tham chiếu ρ= 1.2 kg/m³, sau 5 phút khởi động.
ỨNG DỤNG HÀNG ĐẦU CỦA QUẠT CHÉO CHÉO
Sự kết hợp độc đáo giữa luồng không khí đồng đều, cấu hình mỏng và chiều dài có thể mở rộng khiến quạt có dòng chảy chéo trở thành thành phần được lựa chọn trong nhiều ngành-có khối lượng lớn.
Bộ sưởi ấm đối lưu, Bộ tản nhiệt bơm nhiệt & Hệ thống sưởi rãnh
Bộ đối lưu sưởi ấm, bộ tản nhiệt bơm nhiệt và hệ thống sưởi sàn nhà sử dụng máy thổi tiếp tuyến mỏng để di chuyển không khí ấm đều dọc theo các đường cửa sổ và rãnh sàn dài. Phạm vi phóng điện dài phù hợp với bộ trao đổi nhiệt, trong khi tốc độ biến đổi DC hoặc EC có độ ồn thấp giúp cải thiện sự thoải mái và có thể tích hợp với bộ điều nhiệt trong phòng hoặc nền tảng BMS.
Rèm khí
Rèm chắn gió phía trên cửa ra vào bán lẻ yêu cầu một tấm chắn gió dài, liền mạch trên toàn bộ chiều rộng cửa. Một cánh quạt có dòng chảy ngang đơn chạy suốt nhịp tạo ra rào cản liên tục cần thiết - với vận tốc không đổi từ mép này sang mép kia ở tốc độ đầu ra thông thường là 8-12 m/s.
Máy lọc không khí & Máy sưởi phòng
Máy lọc không khí kiểu tháp-và máy sưởi bằng tấm/gốm sử dụng quạt thổi ngang để di chuyển không khí qua các bộ lọc hoặc bộ phận làm nóng từ vỏ mỏng. Mặt cắt ngang mỏng-tạo nên những thiết kế tháp trang nhã mà quạt ly tâm không thể thực hiện được.
Điện tử, Trung tâm dữ liệu & Làm mát máy biến áp
Máy in, máy photocopy, vỏ viễn thông, thiết bị giá đỡ, giàn thử tải nhiệt-của trung tâm dữ liệu và máy biến áp khô được hưởng lợi từ sự phóng điện theo lớp rộng của dòng chảy chéo. Luồng khí lan tỏa khắp các bề mặt PCB, khoang mô phỏng máy chủ và cuộn dây máy biến áp để ngăn chặn các điểm nóng, đồng thời hỗ trợ các yêu cầu đầu ra về điện áp, tốc độ quạt và bộ sưởi-tùy chỉnh.
Điện lạnh, Thiết bị thực phẩm & Điều khiển lò nướng
Tủ lạnh trưng bày thương mại, nhà bếp thương mại, thiết bị thực phẩm, bộ điều khiển lò nướng gia dụng và thiết bị đóng gói dựa vào quạt dòng chéo để lưu thông không khí đều qua các kênh nhỏ gọn. Thiết kế có thể được điều chỉnh để phù hợp với nhiệt độ cao, độ ẩm, dầu mỡ, bộ phận làm nóng, bộ phận bảo vệ, đầu nối đặc biệt và làm mát cục bộ trong các hệ thống sản xuất liên tục.
Thiết bị y tế & Laser
Máy thở, máy làm ấm bệnh nhân và thiết bị chẩn đoán hình ảnh yêu cầu luồng khí gần như-im lặng, được kiểm soát chính xác, không bị ô nhiễm-. Quạt dòng chảy ngang cũng được sử dụng trong laser kích thích (quang khắc bán dẫn) trong đó tốc độ lưu thông khí cao với độ đồng đều chính xác là rất quan trọng đối với sự ổn định của năng lượng laser.
QUẠT DÒNG CHÉO VS. TRỤC VS. LY TÂM
Hiểu cách so sánh quạt dòng chéo với các loại quạt chính khác là điều cần thiết để có ứng dụng chính xác
lựa chọn. Mỗi loại vượt trội trong một chế độ hoạt động riêng biệt.
Quạt dòng chảy chéo
- Hướng luồng không khíNgang/vuông góc
- mô hình dòng chảyTấm gỗ đồng nhất
- Phạm vi áp suấtThấp-Trung bình
- Độ ồnThấp
- Yếu tố hình thứcMỏng, thon dài
- Kiểm soát tốc độTuyệt vời (PWM/0-10V)
- Sử dụng tốt nhấtLuồng không khí trên diện rộng-đồng nhất
Quạt hướng trục
- Hướng luồng không khíSong song với trục
- mô hình dòng chảyXoay/hỗn loạn
- Phạm vi áp suấtThấp
- Độ ồnTrung bình
- Yếu tố hình thứcNhỏ gọn, tròn
- Kiểm soát tốc độTốt
- Sử dụng tốt nhấtKhối lượng lớn, không gian rộng mở
Quạt ly tâm
- Hướng luồng không khíHướng ra ngoài một cách triệt để (90%)
- mô hình dòng chảyMáy bay phản lực tốc độ cao-
- Phạm vi áp suấtTrung bình-Cao
- Độ ồnTrung bình-Cao
- Yếu tố hình thứcNhà ở cồng kềnh, tròn
- Kiểm soát tốc độTốt
- Sử dụng tốt nhấtHệ thống ống dẫn, áp suất cao
AC VS. DC VS. QUẠT CHÉO EC
Loại động cơ là quyết định thông số kỹ thuật có tác động lớn nhất đối với hiệu suất năng lượng, hiệu suất tiếng ồn,
và tuổi thọ. Đây là một so sánh trực tiếp.
Quạt dòng AC chéo
- Mạch đơn giản, không cần bộ điều khiển
- Đơn giá thấp nhất
- Hoạt động bằng nguồn điện trực tiếp (110V-240V)
- Tốc độ cố định (điều khiển giới hạn)
- Tiếng ồn cao hơn ở tốc độ tối đa
- Hiệu suất tải phần-thấp
Quạt dòng chéo DC
- Kiểm soát tốc độ đầy đủ xung / 0-10V
- Tiếng ồn thấp ở mọi tốc độ
- Tương thích 12V/24V/48V DC
- Tương thích với pin & EV
- Yêu cầu nguồn điện DC
- Chi phí đơn vị cao hơn so với AC
Quạt dòng chảy chéo EC
- Đầu vào nguồn điện xoay chiều, hiệu suất động cơ DC
- Tốc độ biến đổi hoàn toàn (0-100%)
- Tương thích BACnet/Modbus/0-10V
- Tuân thủ ErP /EnergyStar
- Tuổi thọ dài nhất (50,000+ giờ)
- Đơn giá cao nhất
Kết nối-đến-hiệu suất không khí và tiêu chuẩn
Vì không khí đi qua hàng cánh cong về phía trước- hai lần nên tổn thất bên trong vốn đã tăng gấp đôi và dòng xoáy lệch tâm liên tục tiêu hao động năng. Tổng hiệu suất của dây dẫn-đến-không khí là tích của ba hiệu suất phụ-:
Ổ đĩa cực có bóng râm AC kế thừa-có tổng hiệu suất tối đa là 12-25 %; động cơ rôto-bên ngoài EC hiện đại nâng công suất lên 45-55 %, với đường cong công suất phẳng, có thể dự đoán được, đạt đỉnh ở đầu đường cong áp suất tĩnh.
Tuân thủ quy định
Chi phí vòng đời và ROI nâng cấp EC
Mua sắm B2B nên ưu tiên tổng chi phí sở hữu hơn chi phí vốn. Quạt cảm ứng cấp thấp-có giá mua rẻ hơn nhưng vận hành tốn kém hơn; trực tiếp các mô hình ROI nâng cấp của EC:
đang chạy
= dài hơn
cuộc sống mang
Cách chọn quạt ngang phù hợp
Thực hiện theo quy trình hệ thống 7 bước này để chỉ định quạt chéo chính xác cho ứng dụng của bạn. Công việc
qua từng bước trong trình tự - việc bỏ qua các bước là nguyên nhân chính gây ra các vấn đề về hiệu suất trường.
Xác định yêu cầu ứng dụng của bạn
hỗ trợ trường hợp sử dụng cốt lõi: HVAC, rèm không khí, làm mát thiết bị điện tử, thiết bị hoặc quy trình công nghiệp. Mỗi loại đều có các tiêu chuẩn về luồng không khí và tiếng ồn được thiết lập để ngay lập tức thu hẹp phạm vi thông số kỹ thuật.
Đo không gian có sẵn
Ghi lại chiều dài, chiều rộng (độ sâu) và chiều cao tối đa của phong bì lắp đặt. Chiều dài cánh quạt dòng chảy ngang thường có thể được tùy chỉnh; đường kính cánh quạt phổ biến nằm trong khoảng từ 50mm đến 140mm đối với DC, lên đến 150mm+ đối với AC.
Tính toán luồng không khí cần thiết
Sử dụng tải nhiệt của hệ thống để tính toán CFM yêu cầu tối thiểu. Đối với các ứng dụng làm mát:
Thêm giới hạn an toàn 20% trước khi chọn. Chọn quạt để vận hành ở mức Nhỏ hơn hoặc bằng 80% lưu lượng gió tối đa định mức để có độ tin cậy và tiếng ồn tối ưu.
Đánh giá áp suất tĩnh của hệ thống
Ước tính độ sụt áp trên tất cả các bộ phận hạ lưu (bộ lọc, lưới tản nhiệt, bộ trao đổi nhiệt, ống dẫn). Quạt dòng chéo được tối ưu hóa cho áp suất tĩnh thấp đến trung bình (thường lên tới 0,3-0,4 in H
Chọn loại động cơ
- AC:chi phí là động lực chính, không cần thay đổi tốc độ
- DC 12V/24V:hệ thống pin/thiết bị di động, thiết bị tiêu dùng,-nhạy cảm với tiếng ồn
- DC 24V/48V:Hệ thống thông gió cabin EV, xe buýt DC công nghiệp
- EC:HVAC thương mại, các dự án-được chứng nhận xanh, hoạt động-ở cường độ cao liên tục
Chỉ định giới hạn tiếng ồn
Thiết lập SPL tối đa có thể chấp nhận được ở khoảng cách 1 mét. Yêu cầu dữ liệu tiếng ồn từ nhà sản xuất tại điểm vận hành thực tế của bạn, không chỉ ở mức tối đa không khí-miễn phí:
- Khu dân cư/Y tế:Nhỏ hơn hoặc bằng 35 dB(A)
- Văn phòng/Thương mại:Nhỏ hơn hoặc bằng 40 dB(A)
- Công nghiệp nhẹ:Nhỏ hơn hoặc bằng 50 dB(A)
Xác nhận các yêu cầu về môi trường và chứng nhận
- Đánh giá IP:IP44 (chống-nước bắn) hoặc IP54 (bụi + nước bắn) cho môi trường ẩm/bụi
- Nhiệt độ:Tiêu chuẩn Nhỏ hơn hoặc bằng +70 độ ; phiên bản nhiệt độ-cao đến +105 độ hoặc cao hơn
- Chứng nhận:CE, UL, RoHS, REACH theo quy định của thị trường mục tiêu
- Mang:Vòng bi bắt buộc phải lắp-theo phương ngang hoặc chu kỳ làm việc kéo dài
LẮP ĐẶT, TÍCH HỢP & XU HƯỚNG
CÂN CHỈNH TRỤC & VÒNG BI
Lý tưởng nhất là lắp ngang trên một tấm đế ổn định; hướng thẳng đứng yêu cầu-vòng bi kín kép (không phải ống bọc ngoài) để chịu lực dọc trục.
NGĂN NGỪA CHỈNH TRỤC
Cánh quạt dài có thể bị chùng xuống khi rung hoặc dịch chuyển nhiệt - thêm các giá đỡ cách ly bằng chất đàn hồi giữa vỏ và khung máy.
KHU RÃNH HẠI
Giữ ranh giới rõ ràng ít nhất bằng 1,5 lần đường kính ngoài của bánh công tác khi nạp và xả; hạn chế làm gián đoạn dòng xoáy, tăng tiếng ồn và giảm áp suất.
Lắp đặt và bảo trì
- Thiết kế phẳng hỗ trợ lắp đặt ở không gian hẹp.
- Các góc đầu ra như 45 độ, 90 độ và 180 độ có thể phù hợp với các không gian lắp đặt khác nhau.
- Có thể chọn lắp đặt ngang hoặc dọc cho các yêu cầu luồng không khí khác nhau.
- Thiết kế mô-đun có thể được tích hợp chặt chẽ với các thành phần khác.
- Cánh quạt và vỏ có thể được làm sạch thuận tiện để giảm bụi tích tụ.
- Động cơ cánh quạt bên ngoài hoặc thiết kế tách rời giúp bảo trì và thay thế dễ dàng hơn.
Các ngành công nghiệp tiêu biểu
- Thiết bị gia dụng:điều hòa không khí trong nhà, máy lọc không khí, máy hút ẩm, máy sưởi.
- Sử dụng thương mại:Màn chắn gió, tủ kho lạnh, hệ thống sưởi sàn, hệ thống thông gió thang máy.
- Sử dụng công nghiệp:làm mát thiết bị điện tử, công nghiệp in ấn, công nghiệp dệt may, thiết bị làm sạch và loại bỏ bụi công nghiệp.
- Vận tải:hệ thống điều hòa không khí ô tô và vận chuyển đường sắt.
Xu hướng công nghệ
CFD-đã điều chỉnh khoảng cách giữa các lưỡi dao không đối xứng-chuyển tiếng ồn thành phổ nhiễu-màu trắng rộng, trong khi bảng điều khiển EC nhúng các cảm biến-vi mô để bảo trì dự đoán qua Modbus RTU. Các chỉ số thắt chặt- EU Ecodesign sub-125 W và California Title 24- đang loại bỏ dần các mô hình cảm ứng tốc độ cố định để chuyển sang cấu hình không chổi than có tốc độ thay đổi.
Câu hỏi thường gặp về quạt dòng chảy chéo
dành cho người mua và OEM
Quạt ngang dòng dùng để làm gì?
Sự khác biệt giữa quạt dòng chéo và quạt hướng trục là gì?
Quạt có dòng chảy chéo kéo dài bao lâu?
Quạt có dòng chảy chéo có thể được sử dụng với điều khiển tốc độ xung điện không?
Quạt dòng chéo hoạt động ở điện áp nào?
Sự khác biệt giữa quạt dòng chéo và máy thổi dòng chéo là gì?
Quạt dòng chảy chéo có tiết kiệm năng lượng không?
Tô Châu Blauberg Motoren Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp quạt dòng chéo chuyên nghiệp nhất ở Trung Quốc, nổi bật bởi các sản phẩm chất lượng và dịch vụ tốt. Hãy yên tâm mua quạt dòng chéo tùy chỉnh số lượng lớn từ nhà máy của chúng tôi. Chào mừng bạn đến liên hệ với chúng tôi để báo giá.
